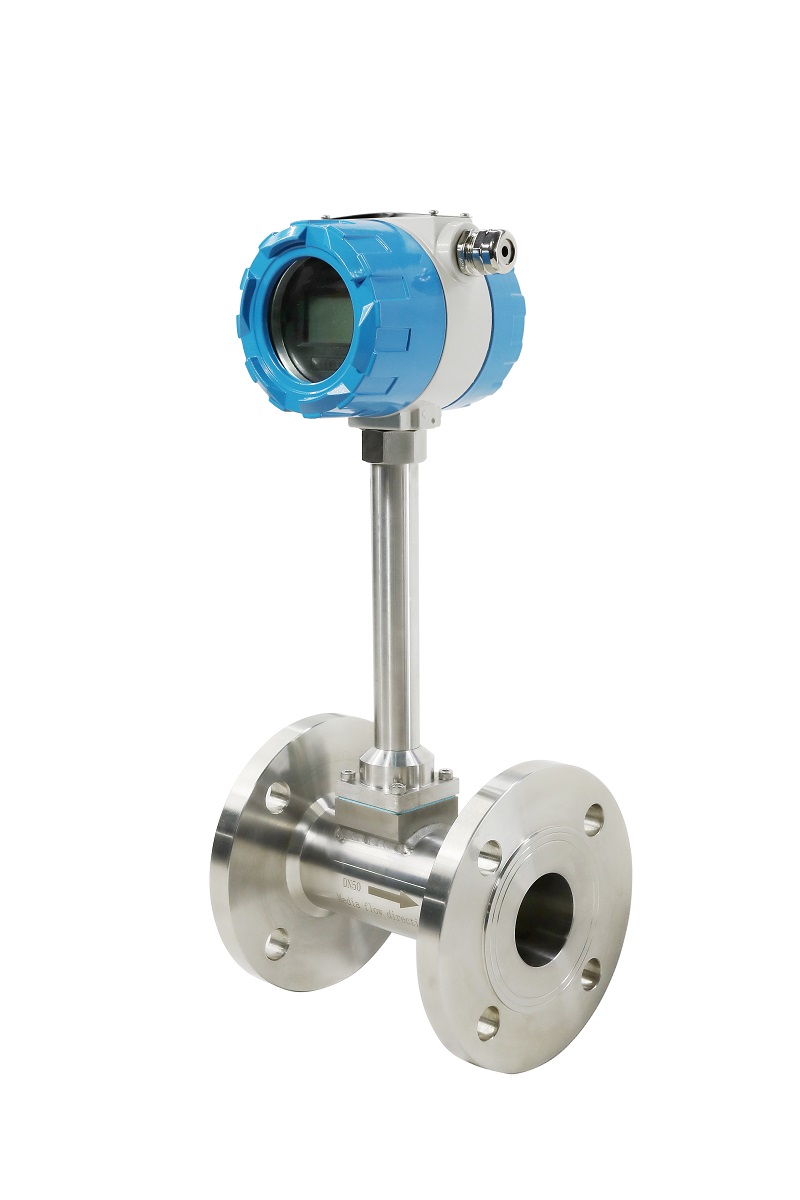

渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收發達國家xianjin技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的可靠性。該產品具 有電路xianjin、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
渦街流量計是根據“卡門渦街”原理制成的一種流體振蕩型流量儀表。在 流動的流體中插入一個斷面為非流線型
的柱體時，在柱體后部兩側會產生兩列 交錯排列的旋渦。旋渦分離的頻率f與柱側流速v 成正比，與柱體寬度d 成
反 比：
式中：St-斯特勞哈爾數，是與柱斷面幾何形狀有關的無量綱常數，數值由試驗確定。由于d和St是常數，而 流速 v 與管內平均流速v0有固定關系(VO=v/(1-1.25d/D), 測得旋渦分離頻率f就測得管內平均流速v0, 從而測得 體積流量。一段時間內分離旋渦的個數N與流過流體的體積V之比(單位體積對應的旋渦數)稱為儀表系數K:
K=N/V 公式(3)
渦街流量計性能特點：
(1)測量介質廣泛，可以測流體、氣體、蒸汽、液體等
(2)測量范圍寬：1:20~1:80
(3)下限更低：相對渦街流量計相比測量下限更低，液體流 速可以在0.08m/s
開始測量，氣體(含蒸汽)流速可以在1m/s開始 測量
(4)相對傳統旋進旋渦流量計相比壓損小，只有傳統旋進旋 渦流量計壓力損失
的10%
(5)耐高溫：最高可以耐溫+450℃;耐低溫：最低可以至-200℃
(6)抗震：探頭采用4片壓電陶瓷技術。有效消除外界振動對 測量的影響。采
用頻譜數字處理技術，自動智能分析
(7)探頭和信號轉換器同口徑通用互換
(8) 全不銹鋼材質(304、316L)、 無運動部件、無磨損， 泄漏點少、使用壽
命長
( 9 ) 帶HART-Protocol 通訊協議，Modbus Rs485接口
(10)直管段要求少：入口3D/出口1D
(11)國家專利產品可在線更換電極，實現不停車維護、升 級，更方便快捷
|
儀表口徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400 |
|
公稱壓力(MPa) |
1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa、10.0MPa(其它可訂制) |
|
準確度等級 |
±1.0%、±1.5%、±2.0% |
|
補償方式 |
測量飽和蒸汽時用溫度補償或壓力補償，測量過熱蒸汽及氣體用溫壓補償 |
|
輸出形式 |
脈沖輸出、4-20mA電流輸出、當量脈沖輸出 |
|
通訊接口 |
通訊接口：RS485、RS232 |
|
通訊協議 |
HART、MODBUS-RTU |
|
供電電源 |
1、外供電：+24VDC±15%、紋波≤±5%、適用于4-20mA輸出、脈沖輸出、RS485等 2、內電源：3.6V10AH鋰電池、電池電壓在2.0-3.6V時均可正常工作。 |
|
使用條件 |
介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%~90% 大氣壓力：86kPa~106kPa |
|
傳感器材質 |
304不銹鋼、316不銹鋼 |
|
信號線接口 |
內螺紋M20×1.5 |
|
防護 |
IP65、IP67 |
|
防爆 |
Ex db IIC T6 Gb |
注意事項：

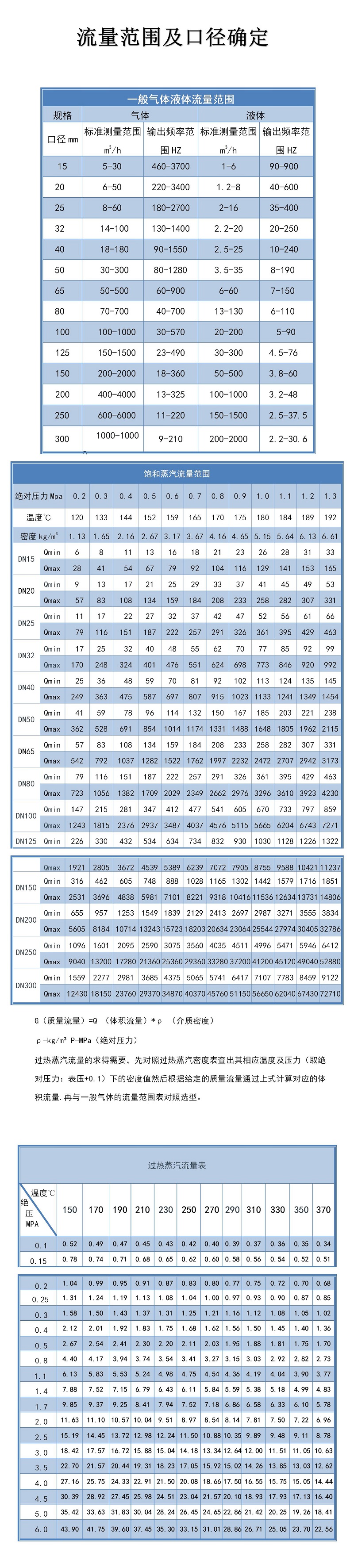

1、選型之前，應先確定被測介質的類型和流量值（可以是估算值），再按表中渦街流量計在測量不同介質時所對應的流量范圍，選定渦街流量計的規格。2. 渦街流量儀表選型是復雜又謹慎的事情，請與公司專業儀表工程師聯系。
